| Obj. kód: | RXA-09-AS4-CAX-A1 |
| Záruka (měsíců): | 24 |
| Výrobce: | Tritón |
 |

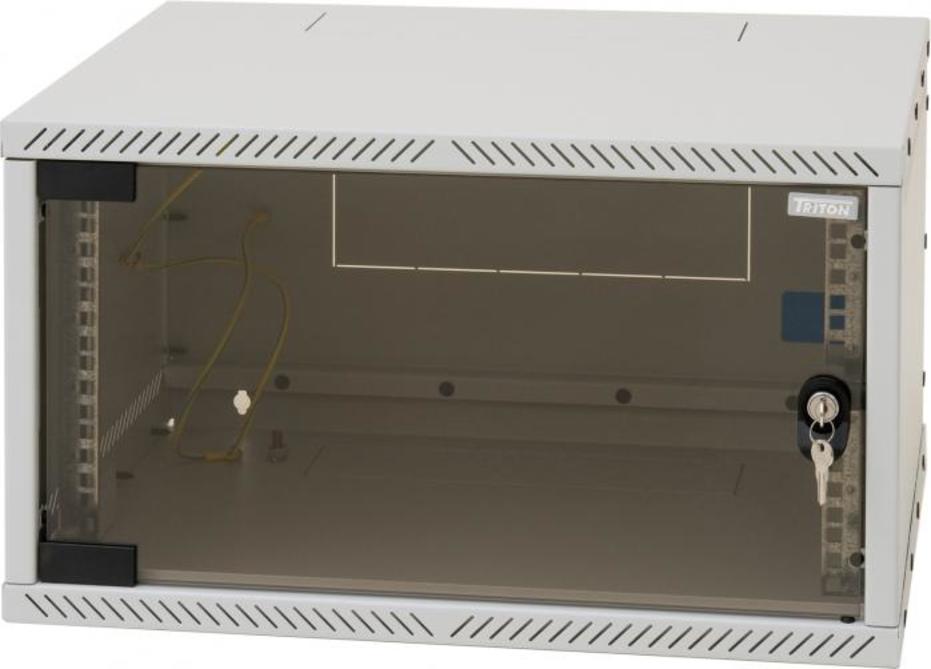

Popis:19' rozvaděč jednodílný 9U/400mm FLAT-PACK celoskleněné dveře
- 19“ rozebíratelný nástěnný rozvaděč s krytím IP20, dodáván v rozloženém stavu.
- Rozvaděč se věší přímo na zeď.
- Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
Konstrukce rozvaděče:
- Rozvaděč z částí spojených plastovými zásuvnými trny.
- Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.
- Dovolené zatížení jednotlivých dveří je max. 10 kg.
- Minimální tloušťka povrchové úpravy je 65 µm.
- Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
- Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
- Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
- Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
Montáž rozvaděče
- Jednotlivé části rozvaděče je nutné sestavit a vzájemně spojit přiloženými plastovými trny. Přesný postup montáže viz. přiložený návod.
- Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek. Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
- Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
- V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu s pomocí záslepky s kartáčem.
